ขอปรึกษาช่างอีเลคฯหรือท่่านผู้รู้

[อนัตตา]

ผมต้องการตู้คอนโทรลเล็กๆ (ตามรูปสวยหน่อยนะครับ  )  ใช้ไฟบ้าน 220โวลท์ จ่ายไฟเป็น DC 12 โวลท์ ที่จุด Aประมาณ 5-10จุด และจ่าย AC 220 โวลท์ ที่จุด B 1จุด โดยทั้งสองจุดนี้จะต้องทำงาน(จ่ายไฟ)  15 วินาที หยุด 15 วินาที ตลอดเวลา    ผมจะจ้างทำครับ แต่อยากทราบราคาโดยประมาณ ต่อ 1 ตู้   ขอบคุณครับ

[naisomchai]

ระหว่าง 500  - 1000 บาทครับ...

หลักการแบบง่ายที่สุดคือเอาหม้อแปลงไฟสเตปดาวน์ลงมาเป็นไฟสลับให้โวลต์ใกล้เคียงกัน แล้วไดโอดขวางให้เป็นกระแสตรง แล้วเอาคาปาซิเตอร์กรองกระแสให้เรียบ จากนั้นเอารีเลย์คอนโทรลด้วยไอซี 555 มาจับเวลาเปิดปิดครับ... ราคาถูกหรือแพงจะขึ้นกับหากต้องการใหโวลต์เป๊ะๆ จะต้องเพิ่มเรกกูเลเตอร์, หากต้องการกระแสแยะ หม้อแปลงจะตัวโตๆ, หากต้องการให้กระแสตรงเรียบมากๆ ต้องการคาปาซิเตอร์ตัวโตๆ...

[naisomchai]

ช่างซ่อมวิทยุทั่วไปก็สามารถทำได้ครับ...

[naisomchai]

ที่จริง จขกท. ทำเล่นเองก้ได้ครับ สนุกดีออก และไม่ต้องการความชำนาญอะไรมากมาย... วงจรเร็กกูเลเตอร์ก็เลือกเอาจากนี่ http://www.google.com/search?q=lm+301&sourceid=ie7&rls=com.microsoft:en-us:IE-SearchBox&ie=&oe=&rlz=#bav=on.2,or.r_qf.&ei=esoAUtX6MIW_rgemxYG4BA&fp=a436286422cbe879&q=%E0%B8%A7%E0%B8%87%E0%B8%88%E0%B8%A3%E0%B9%80%E0%B8%A3%E0%B9%87%E0%B8%84%E0%B8%81%E0%B8%B9%E0%B9%80%E0%B8%A5%E0%B9%80%E0%B8%95%E0%B8%AD%E0%B8%A3%E0%B9%8C&rls=com.microsoft:en-us:IE-SearchBox&sa=X&spell=1&ved=0CCcQvwUoAA ...

อันนี้วงจรเพาเวอร์ซัพพลาย มีทั้งแบบโบราณใช้หม้อแปลงตัวโต และสวิชชิ่งฯ(หม้อแปลงตัวเล็ก)... http://www.google.com/search?q=lm+301&sourceid=ie7&rls=com.microsoft:en-us:IE-SearchBox&ie=&oe=&rlz=#bav=on.2,or.r_qf.&ei=esoAUtX6MIW_rgemxYG4BA&fp=a436286422cbe879&q=%E0%B8%A7%E0%B8%87%E0%B8%88%E0%B8%A3%E0%B9%80%E0%B8%A3%E0%B9%87%E0%B8%84%E0%B8%81%E0%B8%B9%E0%B9%80%E0%B8%A5%E0%B9%80%E0%B8%95%E0%B8%AD%E0%B8%A3%E0%B9%8C&rls=com.microsoft:en-us:IE-SearchBox&sa=X&spell=1&ved=0CCcQvwUoAA

อันนี้วงจรจับเวลาใช้ไอซีเบอร์ 555 ครับ... http://www.google.com/search?q=lm+301&sourceid=ie7&rls=com.microsoft:en-us:IE-SearchBox&ie=&oe=&rlz=#bav=on.2,or.r_qf.&fp=a436286422cbe879&q=%E0%B8%A7%E0%B8%87%E0%B8%88%E0%B8%A3%E0%B8%88%E0%B8%B1%E0%B8%9A%E0%B9%80%E0%B8%A7%E0%B8%A5%E0%B8%B2+555&rls=com.microsoft:en-us%3AIE-SearchBox

[naisomchai]

แต่ไม่มีเวลาก็จ้างเขาง่ายกว่าครับ... จ้างแล้วจบเรื่อง...

[อนัตตา]

ขอบคุณนายสมชายมากครับ ดีที่ผมไม่ซื้อที่เขาทำขาย 3000      เพราะดูด้วยสายตาแบบไม่รู้ของผม คิดว่ามันง่ายไม่น่าราคาถึงขนาดนั้น ผมไปถามหลายที่ เขาบอกไม่ได้ทำ จะลองหาต่อไปครับ

[naisomchai]

ที่จริงหากจะเอาแบบกึ่งสำเร็จรูป ก็แค่ไปซื้อหม้อแปลงไฟของโน๊ตบุค ที่เขาเอาใส่กะบะวางขายลดราคาตามร้านคอมพิวเตอร์มา เลือกเอาที่มี Output 12 โวลต์... แล้วให้ช่างทำวงจรจับเวลาเปิดปิด(ไอซี 555)บังคับรีเลย์ ตามระยะเวลาที่ต้องการ...

แต่ซื้อเขาทำสำเร็จรูป 3000 บาทหากมีแพคเกจเรียบร้อยหิ้วไปไหนมาไหนสะดวก ย้ายที่ง่าย ไม่ต้องรุงรังหอบห้วสายไฟให้เสี่ยงโดนไฟดูด(มี 220 โวลต์ด้วย)... อันนี้ก็น่าสนใจนะครับ เพราะทำงานนอกสถานที่เดี๋ยวโดนไฟดูดจะไม่คุ้ม...

[อนัตตา]

ใช้ติดตั้งกับที่ครับ ในร่ม ไม่โดนแดดฝน แต่อยากทำให้น่าเชื่อถือหน่อยครับ

[ตี๋ br]

  แล้วที่จุดAและจุดB ใช้ต่อกับอะไรครับ จะได้คำนวณกระแสถูก ถ้าใช้ไฟน้อยๆ ที่จุดAหม้อแปลงเล็กๆก็พอ
ที่จุดBด้วย
  ส่วนตัวตั้งเวลา ใช้ไทเมอร์ก็ได้ มือ2คลองถมไม่แพง

[naisomchai]

  แล้วที่จุดAและจุดB ใช้ต่อกับอะไรครับ จะได้คำนวณกระแสถูก ถ้าใช้ไฟน้อยๆ ที่จุดAหม้อแปลงเล็กๆก็พอ
ที่จุดBด้วย
  ส่วนตัวตั้งเวลา ใช้ไทเมอร์ก็ได้ มือ2คลองถมไม่แพง

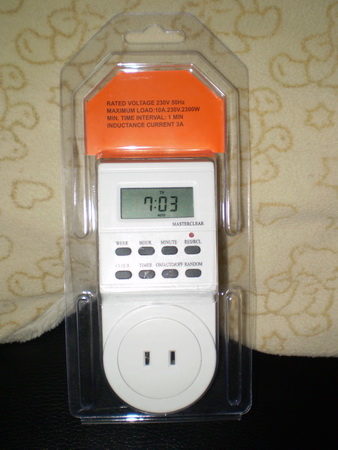

โห... นายสมชายก็เพิ่งทราบ, ไทเมอร์ร้านอมรฯ ราคา 280 บาท... http://www.bloggang.com/viewdiary.php?id=skit&month=07-2010&date=03&group=12&gblog=4

[ตี๋ br]

  แล้วที่จุดAและจุดB ใช้ต่อกับอะไรครับ จะได้คำนวณกระแสถูก ถ้าใช้ไฟน้อยๆ ที่จุดAหม้อแปลงเล็กๆก็พอ
ที่จุดBด้วย
  ส่วนตัวตั้งเวลา ใช้ไทเมอร์ก็ได้ มือ2คลองถมไม่แพง

โห... นายสมชายก็เพิ่งทราบ, ไทเมอร์ร้านอมรฯ ราคา 280 บาท... http://www.bloggang.com/viewdiary.php?id=skit&month=07-2010&date=03&group=12&gblog=4

  น่าจะต้องใช่ไทเมอร์ แบบที่ใช่ในตู้สวิทซ์บอร์ด2ตัว สลับกันทำงาน+รีเลย์เล็กๆอีก2-3ตัว
เพราะทำงาน 15วิ หยุด15วิ เวลาเสียก็ซ่อมง่าย หาให้เจอว่าตัวไหนเสีย ถอดเปลี่ยนได้เลย
เพราะเป็นแบบsocket

[BEAMSOUND]

ต้องบอกกระแสของโหลดด้วยครับ  ทั้ง 12v และ 220 v  , 220 volt  ไปใช้กับอะไร
 เพราะการตัดต่อ 220 volt  15 วิ เป็นวัน  เป็นเดือน  ต้องใช้อุปกรณ์ให้เหมาะสมด้วยครับ
 บางทีเราอาจจะมองว่าง่าย แต่ไม่ง่ายครับ รีเลย์ตัดต่อ ทำงานเพี้ยนไปหมด

[Southlander]

ไฟ12 DC ก็ใช้หม้อแปลงจาก220โวลท์และแปลงด้วยไดโอดจ่ายไฟ12DC คงที่ออกมา
แล้วใช้ Timer คุมการตัดต่อด้วย Solid state relay (ตัดต่อถี่ขนาดนี้รีเลย์ธรรมดาพังหมดครับ)

ไฟ220โวลท์ที่ต้องการตัดต่อทุก15วิ ก็เอาไฟ220โวลท์ ธรรมดา แล้วก็ใช้ Solid state relay สวิทชิ่งเอาแล้วกัน
ใช้อย่างอื่นไม่นานหรอกครับ

 แต่เป็นความต้องการที่แปลกๆครับ จะเอาไปทำอะไรหรือ เผื่อมีอะไรที่เหมาะกว่า

Solid state relay มีไฟคอนโทรลและเพาเวอร์หลายแบบครับ ราคาไม่ถูกด้วย

[yod - รักในหลวง ครับ]

ส่งสัญญาณ SOS

เป็นแนวไฟนำทาง

ใช้แนวบ้านผีสิง

[อนัตตา]

 แล้วที่จุดAและจุดB ใช้ต่อกับอะไรครับ จะได้คำนวณกระแสถูก ถ้าใช้ไฟน้อยๆ ที่จุดAหม้อแปลงเล็กๆก็พอ
ที่จุดBด้วย
  ส่วนตัวตั้งเวลา ใช้ไทเมอร์ก็ได้ มือ2คลองถมไม่แพง

จุด A ต่อมอเตอร์ DC 12โวลท์(อาจจะ 4 - 6 ตัว)ครับ  จุด B จะเสียบปลั๊กปั๊มน้ำครับ(แบบปั๊มตู้ปลาธรรมดา)   ถ้าจะใช้ไทม์เมอร์เลยผิดจุดประสงค์ครับ คือผมจะเสียบปลั๊กตัวหลักกับไทม์เมอร์อีกที เพื่อควบคุมเวลาหลัก เช่น สองชั่วโมงทำงานครั้ง จ่ายไฟสามสิบนาทีประมาณนี้ครับ (มอเตอร์เล็กไม่สามารถทนได้ถึงสามสิบนาที)

ต้องบอกกระแสของโหลดด้วยครับ  ทั้ง 12v และ 220 v  , 220 volt  ไปใช้กับอะไร
 เพราะการตัดต่อ 220 volt  15 วิ เป็นวัน  เป็นเดือน  ต้องใช้อุปกรณ์ให้เหมาะสมด้วยครับ
 บางทีเราอาจจะมองว่าง่าย แต่ไม่ง่ายครับ รีเลย์ตัดต่อ ทำงานเพี้ยนไปหมด

ขอบคุณครับ

ไฟ12 DC ก็ใช้หม้อแปลงจาก220โวลท์และแปลงด้วยไดโอดจ่ายไฟ12DC คงที่ออกมา
แล้วใช้ Timer คุมการตัดต่อด้วย Solid state relay (ตัดต่อถี่ขนาดนี้รีเลย์ธรรมดาพังหมดครับ)

ไฟ220โวลท์ที่ต้องการตัดต่อทุก15วิ ก็เอาไฟ220โวลท์ ธรรมดา แล้วก็ใช้ Solid state relay สวิทชิ่งเอาแล้วกัน
ใช้อย่างอื่นไม่นานหรอกครับ

 แต่เป็นความต้องการที่แปลกๆครับ จะเอาไปทำอะไรหรือ เผื่อมีอะไรที่เหมาะกว่า

Solid state relay มีไฟคอนโทรลและเพาเวอร์หลายแบบครับ ราคาไม่ถูกด้วย

คล้ายๆเครื่องพ่นหมอกน่ะครับลุงดุล แต่ไม่เชิง
